Датчики температуры

Для каких целей подходят термопары?

Термопары идеальны для измерения высоких температур — до +1 700 °C. Они состоят из двух различных металлов, соединённых вместе для образования термопары. Точка соединения (горячий спай) является фактическим местом измерения температуры; концы проволоки называются холодным спаем. Когда происходит изменение температуры в месте измерения возникает напряжение между горячим и холодным спаями из-за разной плотности электронов в металлах и разницы температур. Это напряжение примерно пропорционально температуре в месте измерения температурного зонда (эффект Зеебека).

Малый диаметр оболочки термопары в металлической оплётке обеспечивает более быстрое время отклика по сравнению с термометром сопротивления, при условии что зонд установлен непосредственно в процессе, то есть без защитной гильзы/трубки.

Как работает термометр сопротивления Pt100/Pt1000?

#Измерение сопротивления определяет точную температуру.

Измерение сопротивления с использованием электрического сопротивления
Сопротивление увеличивается или уменьшается при изменении температуры
Измерение сопротивления позволяет точно определить температуру.

Термометр сопротивления Pt100/Pt1000 особенно эффективен в диапазоне низких и средних температур от –196 °C до +600 °C. В промышленности в основном используются датчики с Pt100 или Pt1000. Если датчик температуры фиксирует повышение температуры, его сопротивление также увеличивается (положительный температурный коэффициент). Сопротивление термометра Pt100 при 0 °C составляет 100 Ом, а для Pt1000 — 1000 Ом. Более подробную информацию об этом можно найти в нашем видео « Как работает термометр сопротивления? Термометры сопротивления в соответствии с IEC 60751

Какие существуют конструкции температурных датчиков?

Рабочий температурный диапазон можно рассматривать как критерий выбора между термопарами или термометрами сопротивления (RTD, резистивный температурный детектор). Термопары также подходят для различных применений, поскольку… Термометры сопротивления выделяются высокой базовой точностью при низких (–196 °C) и средних (+600 °C) температурах для промышленных применений в этом диапазоне. Диапазон применения термопар обычно составляет от +400 °C до +1 700 °C. Как и всегда, из правил бывают исключения.

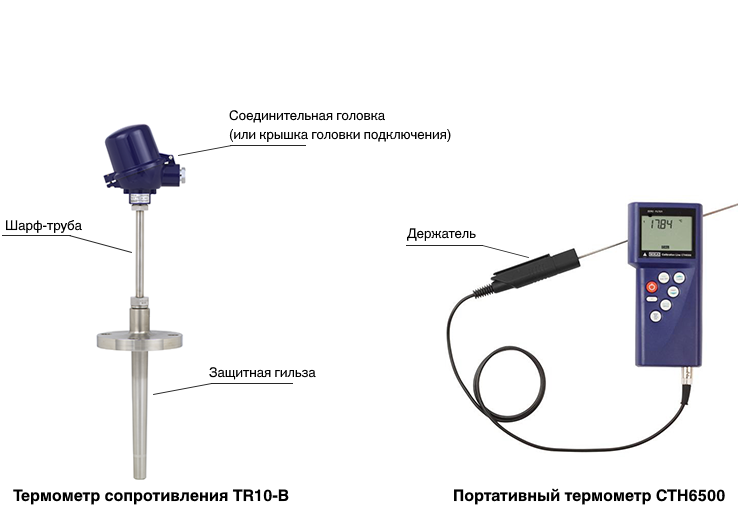

Электрические термометры делятся на различные категории. Это означает, что они не только различаются в зависимости от определенных отраслей промышленности, таких как химическая промышленность, нефтехимическая промышленность, санитарные применения (например, в пищевой и фармацевтической промышленности) или машиностроение. Существуют также различные конструкции, такие как кабельные датчики, компактные и миниатюрные датчики, термометры с соединительной головкой, высокотемпературные термопары с керамическим термокарманом / защитной трубкой и многие другие конструкции.
